3种工业铝型材表面处理工艺氧化膜厚度对比

　　我们听见次数最多的铝型材表面处理就是阳极氧化，铝型材表面处理不止一种，还有电泳，喷涂，磨砂等表面处理工艺，不同的表面处理工艺，铝型材表面的氧化膜厚度也是不一样的。

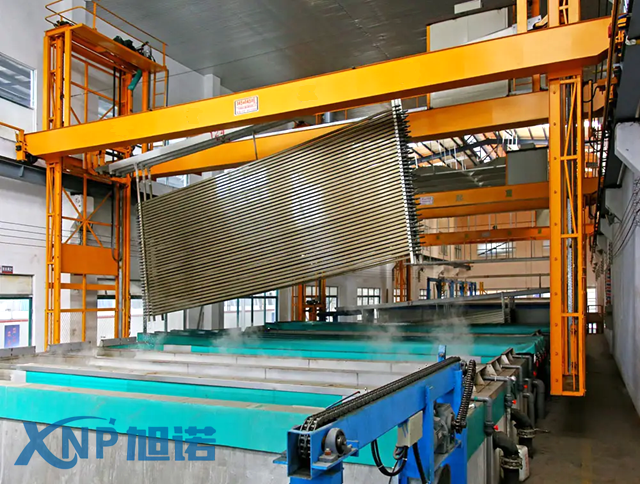

　　铝型材阳极氧化处理，氧化膜的厚度分为4个等级，分别是AA10、AA15、AA20、AA25，即铝合金型材的表面膜厚均值分别是10μm、15μm、20μm、25μm，其局部不低于8μm、12μm、16μm、20μm

　　铝型材电泳涂装氧化膜可以叫做复合膜，铝材的电泳表面膜厚一般分为三个等级：A、B、S三个等级。

　　A级：12μm氧化膜+9μm电泳膜，复合膜厚局部不低于21μm。

　　B级：9μm氧化膜+7μm电泳膜，复合膜厚局部不低于16μm。

　　S级：6μm氧化膜+15μm电泳膜，复合膜厚局部不低于21μm

　　铝合金粉末喷涂表面涂层膜厚一般不分等级，通常平均膜厚不低于40μm，局部不低于35μm。

　　工业铝型材表面处理也是衡量铝型材质量的至关因素，因为表面处理过的型材可以起到防腐蚀防静电的作用。旭诺铝型材专注铝型材表面处理，有需要的可以咨询网站小编。
